PCE-TIM 10 - Mesure électrique

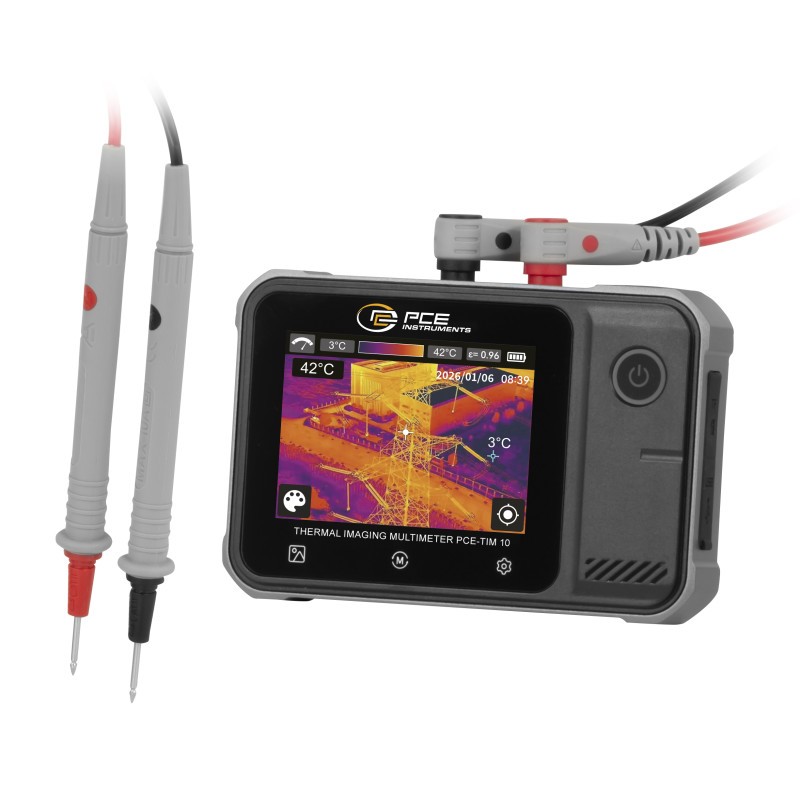

Conçu pour les professionnels exigeants, le PCE-TIM 10 - Mesure électrique associe un véritable multimètre TRMS à une caméra thermique infrarouge 120 x 90 pixels, offrant sur un écran tactile couleur de 2,8 pouces une visualisation immédiate des températures et des grandeurs électriques pour un diagnostic rapide et fiable des installations.

La conception du PCE-TIM 10 - Mesure électrique s’appuie sur un boîtier robuste à angles arrondis, réalisé en matériaux synthétiques résistants aux chocs du quotidien et aux manipulations répétées sur chantier ou en atelier, avec une surface mate pour limiter les reflets et optimiser la lecture de l’écran. Les touches de commande sont dimensionnées pour rester précises même avec des gants, tandis que les pointes de mesure livrées disposent d’une isolation renforcée pour une utilisation sûre dans l’environnement électrique. La finition globale du multimètre thermique privilégie la durabilité, avec des interfaces protégées (USB-C, carte SD) et une conception pensée pour supporter les contraintes de la maintenance industrielle, tout en répondant aux exigences modernes en matière de consommation optimisée et de réduction des déchets grâce à un appareil 2-en-1 qui remplace plusieurs instruments séparés.

Polyvalent, le PCE-TIM 10 - Mesure électrique trouve naturellement sa place chez les électriciens, techniciens de maintenance, automaticiens, frigoristes et spécialistes HVAC qui souhaitent localiser un échauffement anormal dans une armoire de commande, un tableau électrique, un moteur ou une ligne de production en quelques secondes seulement. La caméra thermique intégrée met immédiatement en évidence les points chauds et froids, tandis que la fonction multimètre TRMS permet de contrôler tensions AC jusqu’à 750 V, tensions DC jusqu’à 1000 V et autres grandeurs électriques selon les besoins de diagnostic. En intervention, cette vision combinée réduit le stress, facilite la prise de décision, améliore la sécurité et permet de documenter les mesures via carte SD et export USB pour des rapports clairs à destination des clients, des bureaux d’étude ou des services QHSE.

Spécifications Techniques

Guide d'utilisation : PCE-TIM 10 - Mesure électrique

Installation et mise en service

Avant la première utilisation du PCE-TIM 10 - Mesure électrique, commencer par déballer soigneusement l’appareil et vérifier que tous les éléments indiqués dans la liste de livraison sont présents : multimètre thermique, câbles de mesure, câble USB-C, carte SD si incluse, mallette de transport et manuel. Installer ou vérifier l’état des batteries ou de l’accu selon la version, en respectant scrupuleusement la polarité indiquée dans le compartiment. Une fois l’alimentation en place, insérer la carte SD dans son logement dédié afin de permettre l’enregistrement des images thermiques et des mesures. Mettre ensuite l’appareil sous tension à l’aide du bouton Marche/Arrêt situé sur la face avant et attendre la fin de la séquence d’initialisation affichée à l’écran. Avant tout travail sur une installation, s’assurer que les limites de tension et de température du PCE-TIM 10 - Mesure électrique correspondent bien à l’application envisagée et que l’environnement de travail est sécurisé (absence d’humidité excessive, surface stable, risques électriques identifiés).

Présentation des composants

Le PCE-TIM 10 - Mesure électrique se compose d’un boîtier portatif ergonomique intégrant, sur la partie supérieure, un écran tactile couleur de 2,8 pouces sur lequel s’affichent simultanément l’image thermique et les valeurs de mesure électriques ou de température. Sous ou autour de l’écran se trouvent les touches de navigation et de fonction permettant de sélectionner les modes, enregistrer les données ou accéder aux palettes de couleurs. À l’arrière ou sur la zone frontale, la caméra thermique capture la scène à une résolution de 120 x 90 pixels et transmet en temps réel les informations de température, avec détection automatique des points chauds et froids. Sur la partie inférieure du boîtier, les bornes de connexion reçoivent les câbles de mesure rouge et noir, destinés aux mesures de tension AC/DC et autres grandeurs selon le paramétrage. Un connecteur USB-C latéral ou inférieur permet la liaison à un ordinateur pour l’export des données, tandis que le logement de carte SD se situe généralement sur le côté ou derrière un capot de protection. Le tout est complété par une mallette ou un étui apportant une protection supplémentaire lors du transport.

Utilisation de base

Pour réaliser une mesure électrique avec le PCE-TIM 10 - Mesure électrique, sélectionner d’abord le mode de mesure approprié via l’interface tactile ou les boutons de fonction (tension AC ou DC par exemple), puis brancher les pointes de mesure dans les bornes correspondantes, en respectant le code couleur et la polarité. Approcher ensuite les pointes du circuit à contrôler en suivant les consignes de sécurité habituelles en électricité (installation hors tension si possible, EPI adaptés, absence de contact direct avec des parties nues sous tension non maîtrisées). La valeur mesurée s’affiche de manière claire à l’écran, accompagnée éventuellement d’informations supplémentaires en fonction du mode choisi. Pour exploiter la caméra thermique, orienter simplement l’appareil vers la zone à inspecter : l’image infrarouge apparaît à l’écran avec les gradients de couleur, les points chaud et froid automatiquement repérés et les températures correspondantes. Il est possible de changer de palette de couleur pour une meilleure lisibilité selon le type de défaut recherché. Un enregistrement sur carte SD peut être déclenché afin de conserver les images et mesures pour un rapport ultérieur, et le transfert vers PC se fait ensuite par la prise USB en reliant le PCE-TIM 10 - Mesure électrique à l’ordinateur via le câble USB-C fourni.

Entretien et sécurité

Le maintien en bon état du PCE-TIM 10 - Mesure électrique repose sur quelques gestes simples mais réguliers. Après chaque utilisation, essuyer délicatement le boîtier et l’écran avec un chiffon doux légèrement humide si nécessaire, en évitant tout produit agressif pouvant endommager la surface ou les marquages. Protéger particulièrement la lentille de la caméra thermique contre les rayures et la poussière, en utilisant un chiffon adapté aux optiques ou une lingette microfibre propre. Conserver l’appareil et ses accessoires dans la mallette fournie, à l’abri des chocs, des températures extrêmes et de l’humidité prolongée. Sur le plan de la sécurité, respecter en permanence les limites de mesure indiquées dans le manuel pour les tensions et températures, ne jamais intervenir sur des systèmes au-delà des capacités du multimètre, et vérifier l’intégrité des câbles de mesure avant chaque intervention. En cas de détérioration visible (gaine fendue, pointe tordue, connecteur abîmé), remplacer immédiatement l’accessoire concerné. Enfin, tenir l’appareil hors de portée des personnes non formées et toujours suivre les recommandations de sécurité électrique applicables à votre site ou secteur d’activité.
